工業機械手應用為華成系列通用機械手控制系統——ECTC系列，滿足1-8軸的應用。機械手在運作過程中的安全區設置如下：

點擊“安全區參數”進入如下界面：

針對安全區域的設置，華成系統通過了幾個類型的安全區設置。

類型一

在此界面下可最多設置6安全區域。

備注：紅色區域表示非安全區。

使用操作流程：

1、設置區域安全信號點。

2、勾選使用的區域。

3、選擇并設置每個軸上限制點位置，可直接編輯位置也可在手動狀態下移動軸置目標點再在停止?fàn)顟B(tài)下設入位置。

4、設置好所有軸的限制點后勾選使用框并點擊“確定修改”按鈕。

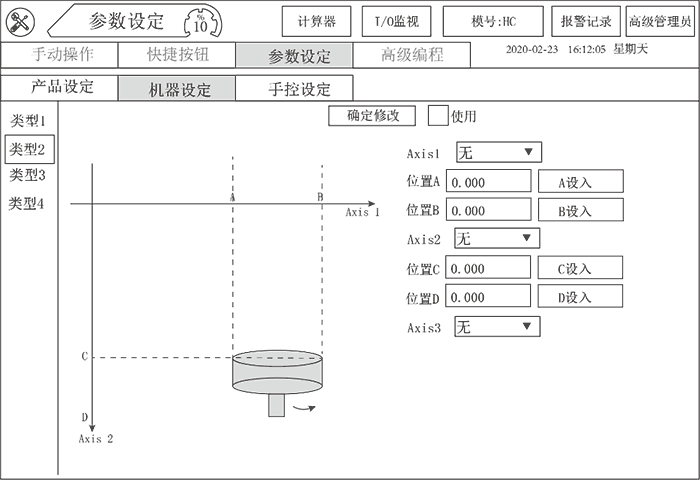

類型二

當機械手進入A，B，C，D所構成的區域時則在該區域內的轉盤不能轉動。

設置方法：

1、設置Axis1和Axis2所代表的軸（下拉三角箭頭）進行選擇。

2、設入A，B，C，D各點的位置，可直接輸入坐標位置也可手動狀態下移動軸至目標點，再點擊“設入”按鈕即可把當前坐標值設入編輯框中。

3、最后點擊“使用”按鈕即可完成設置。

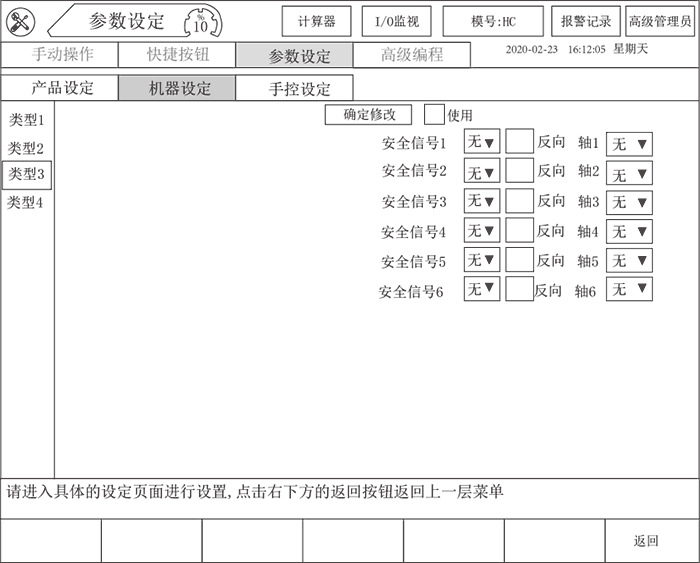

類型三

當不勾選反向時代表有安全信號才能移動軸，反之若勾選反向則表示無安全信號時可移動軸。

使用操作流程：

1、設置安全信號點：

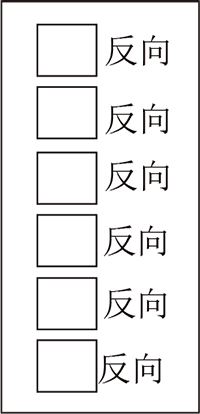

2、選擇是否反向：

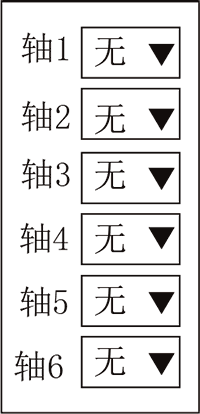

3、選擇所要限制的軸

4、最后勾選使用并點擊確定修改即可

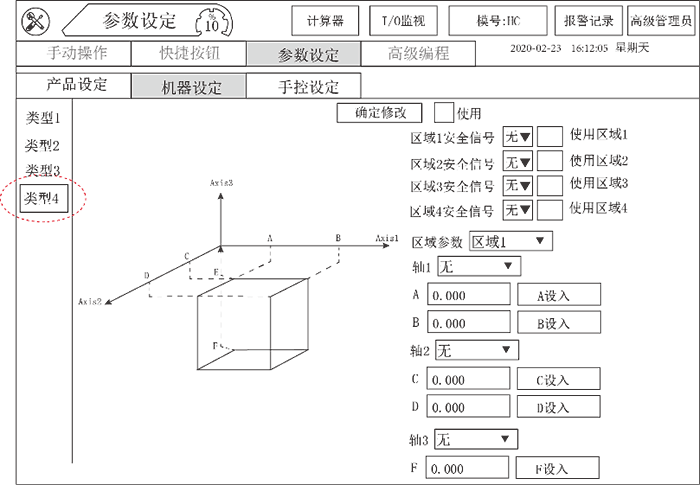

類型四

類型4與類型1的操作無太大區別，具體操作可參考類型1的操作流程，類型4與類型1的區別在于安全區域的數量，類型4為4個安全區域，類型1為6個。
